[PVP] Bài 0: Hướng dẫn sử dụng Panelview Plus 6

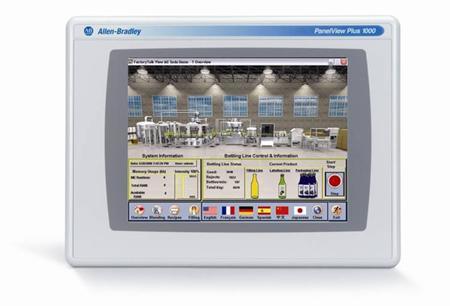

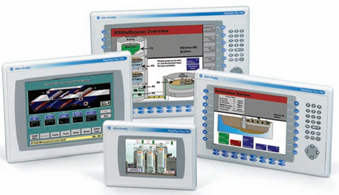

Panelview Plus 6 là thế hệ màn hình giao diện vận hành (HMI – Human Machine Interface) mới nhất hiện tại (2012) của Rockwell với một loạt cải tiến đáng kể, thay thế cho các dòng PanelView Plus cũ. PanelView Plus 6 tận dụng tối đa ưu điểm của kiến trúc tích hợp (Integrated Architecture) trong đó kết hợp chặt chẽ giữa nền tảng điều khiển – Logix, và nền tảng thông tin – Factorytalk và mạng Ethernet/IP. Trong loạt bài sau, tôi sẽ giới thiệu các bước thiết kế giao diện HMI cho màn hình PanelView Plus 6. Nội dung sẽ được chia thành các chủ đề nhỏ cơ bản. Cuối mỗi bài sẽ có các tài liệu tham khảo (nếu cần thiết). Để có thể hiểu rõ, các bạn nên xem thêm trong những tài liệu tham khảo này.

Chuẩn bị

Các bài viết sẽ sử dụng phần cứng/phần mềm sau:

Phần mềm: Factorytalk View Studio 6.1
Phần cứng: Panelview Plus 6 1000, Controllogix, Compactlogix.

Nội dung dự kiến

Bài 1: Phần cứng PanelView Plus 6

Bài 2: Giới thiệu phần mềm Factorytalk View Studio sử dụng cho Panelview Plus 6

Bài 3: Cài đặt phần mềm Factorytalk View Studio 6.1

Bài 4: Cài đặt ban đầu cho Panelview Plus 6

Bài 5: Làm quen với Factorytalk View Studio

Bài 6: Kết nối Panelview Plus 6

Bài 7: Thiết kế chương trình đầu tiên

Bài 8: Download/Upload chương trình cho Panelview Plus 6

Bài 9: Sử dụng Alarm/Event

Bài 10: Sử dụng Parameter

Bài 11: Sử dụng Macro

Bài 12: Backup/Restore chương trình Runtime

Bài 13: Truy cập Panelview Plus 6 qua web browser

Bài 14: Cấu hình truy cấp từ xa (Remote Access)

Bài 15: Nâng cấp Firmware cho Panelview Plus 6

Giap Van Vy – 2012: http://jap.vn/2012/11/05/pvp-bai-0-h...elview-plus-6/

**tran_hieu0983** · 11-16-2012

Có thể nhiều người nhầm lẫn giữa các dòng sản phẩm “Panlview Plus”, “Panelview Plus CE” và “Panelview Plus 6″. Đây là 3 dòng sản phẩm khác nhau của Rockwell. Tuy nhiên, tại thời điểm hiện tại (và tương lai), các dòng Panelview Plus và CE sẽ dần được thay thế bởi Panelview Plus 6. Panelview Plus 6 đều tương thích với các chương trình được phát triển trên Panelview Plus và CE (ngoại trừ DeviceNet và RemoteIO cần thêm mô đun đặc biệt) do đó việc chuyển đổi từ Panelview Plus hay CE sang Plus 6 rất dễ dàng. Ngoài ra, Panelview Plus 6 bổ sung rất nhiều tính năng quan trọng (sẽ trình bày). Do đó, một cách ngắn gọn, nói đến Panelview Plus hiện tại chỉ còn là PanelView Plus 6.

Phần cứng

Panelview Plus 6 được thiết kế với một loạt điểm nâng cấp quan trọng so với các phiên bản trước:

Bộ nhớ RAM tăng lên 512 MB DDR2 SDRAM
Bộ nhớ FLASH: 512 MB FLASH
High speed USB 2.0 port
Đáp ứng màn hình nhanh hơn 30%
CPU 1.0Ghz
Ethernet/IP
Windows CE 6
Giảm thời gian thiết kế trung bình 40% so với phiên bản trước (tận dụng các ưu thế của FTView 6.0)
Hỗ trợ FTP Server
Có sẵn VNC Server
Hỗ trợ Remote Desktop
Xem File PDF, MS Office ngay trên HMI
Truy cập qua Web browser với ViewPoint (hỗ trợ sẵn 1 Client).

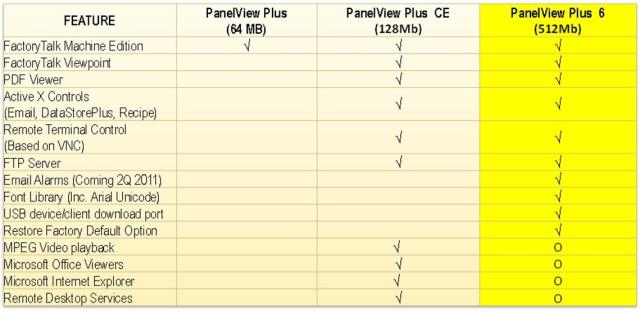

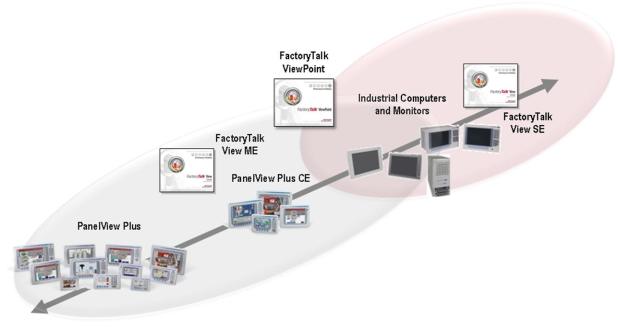

Một vài so sánh giữa các PVP:

O= Optional Extended

Phần cứng nhìn chung gồm các phần tương tự như PVP Plus hoặc CE, gồm 2 phần: Logic Module và Display Module.

Logic Module

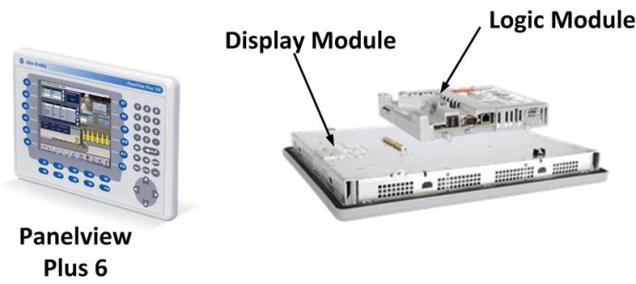

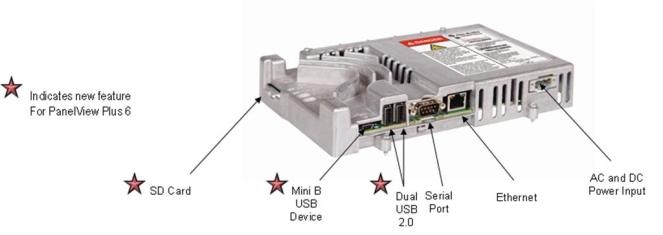

Logic Module giống như CPU của máy tính, chứa toàn bộ chương trình, hệ điều hành,… của HMI. Về phần cứng, Logic Module như sau:

Trong đó một số điểm nổi bật sau

Thẻ nhớ SD dùng để backup/restore (kể cả Firmware)chương trình rất tiện:

2 cổng USB
Cổng Ethernet/IP
Trường hợp đang sử dụng PVP Plus, muốn nâng cấp lên Plus 6 chỉ cần thay Logic Module, không nhất thiết phải thay màn hình.

Display Module

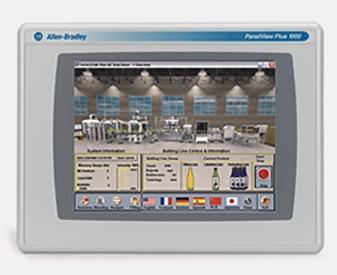

Display Module chính là màn hình chính. Có nhiều lựa chọn màn hình có phím hoặc chỉ là màn hình chạm,…. (xem Catalog).

Phần mềm thiết kế

Để thiết kế ứng dụng cho HMI (cho cả SCADA và màn hình Panelview) cần sử dụng phần mềm Factorytalk View Studio 6.0 trở lên. Trong các bài viết này sử dụng phiên bản 6.1

Tham khảo

http://literature.rockwellautomation...p010_-en-p.pdf

Giap Van Vy – 2012

**tran_hieu0983** · 11-16-2012

Factorytalk View bao gồm FactoryTalk View SE, FactoryTalk View ME và FactoryTalk View Studio là bộ phần mềm dùng để phát triển các ứng dụng HMI trong “Kiến trúc tích hợp” của Rockwell Automation. Bộ công cụ này dùng để sử dụng cho toàn bộ các ứng dụng liên quan đến “view” của Rockwell, từ các màn hình vận hành Panelview Plus đến các Hệ thống SCADA nhiều Server/Client. Điều này rất thuận tiện vì người dùng không phải cài đặt nhiều phần mềm khác nhau, chuyển đổi qua lại giữa các ứng dụng HMI. Hơn nữa Factorytalk View sử dụng chung nền tảng Factorytalk nên việc chia sẻ, trao đổi dữ liệu với các phần mềm khác cũng rất dễ dàng và thuận tiện.

Về cơ bản, Factorytalk View chia thành 2 phiên bản: FT View Site Edition cho các ứng dụng SCADA và FT View Machine Edition cho các màn hình Panelview.

Cài đặt

Để phát triển ứng dụng HMI, cần cài đặt phần mềm Factorytalk View Studio là bộ công cụ phát triển ứng dụng cho cả phiên bản Site Edition và Machine Edition. Trường hợp chỉ cần phát triển ứng dụng cho Panelview, mình có thể sử dụng Factorytalk View Studio Machine Edition. (trong các bài viết này sử dụng Factorytalk View Studio). Phiên bản mới nhất hiện tại (2012) là Version 6.1

Hệ điều hành tương thích

Windows 7 (64 Bit)
Windows 7 SP 1 (32 Bit)
Windows 7 SP 1 (64 Bit)
Windows Server 2008 SP 2 Standard (64 Bit)
Windows Server 2008 R2 Standard (64 Bit)
Windows Server 2008 R2 SP1 Standard (64 Bit)
Windows Server 2003 R2 SP2 Standard (64 Bit)

Hỗ trợ

Microsoft Office 2010
Internet Explorer 9
SQL Server 2008 R2

Xem thêm:

http://literature.rockwellautomation...p012_-en-p.pdf

http://literature.rockwellautomation...p013_-en-p.pdf

Giap Van Vy – 2012

**tran_hieu0983** · 11-16-2012

Bài này sẽ hướng dẫn các bước cài đặt bộ phần mềm Factorytalk View Studio 6.1.

Máy tính

Windows 7 Pro 64 Bit
Đã cài đặt IIS cho Windows 7 (vì Factorytalk View Studio đầy đủ yêu cần phải có IIS).

Cài đặt

Trong DVD hoặc thư mục cài đặt FT View 6.1:

Chạy file Setup

Chọn “Install Factorytalk View Site Edition”

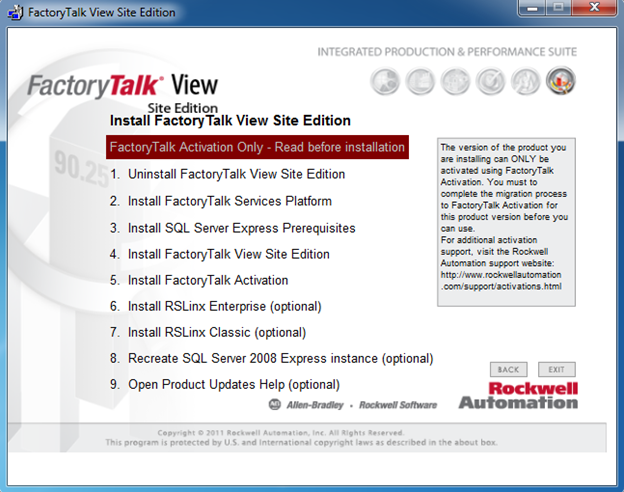

Ở cửa sổ trên, theo thứ tự từ 1 đến 9. Nếu máy mới, chưa cài FT View bao giờ thì bắt đầu từ bước 2. Còn nếu đã cài các phiên bản trước thì Chạy bước 1 để gỡ bỏ các phiên bản trước đó. Ở đây bắt đầu từ bước 2

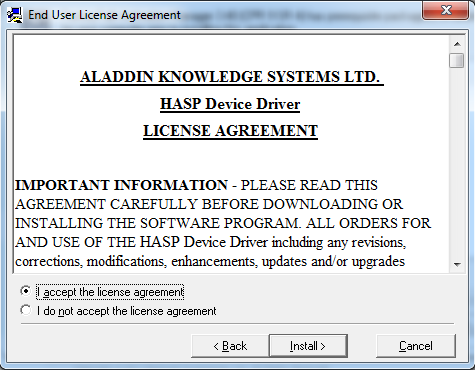

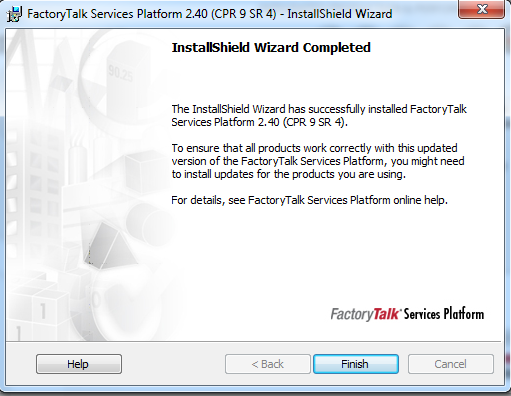

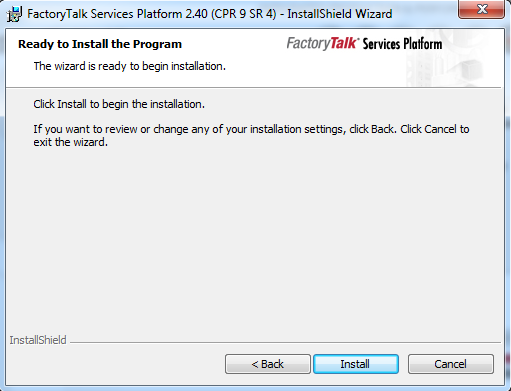

Install FactoryTalk Services Platform

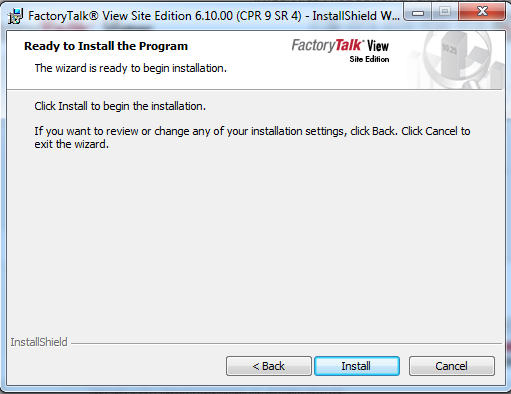

Install

Bỏ qua bước 3. Sang bước số 4

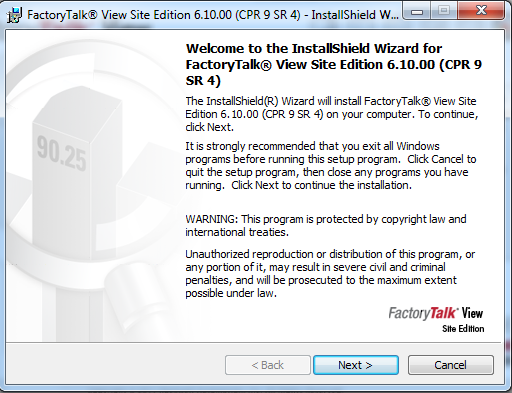

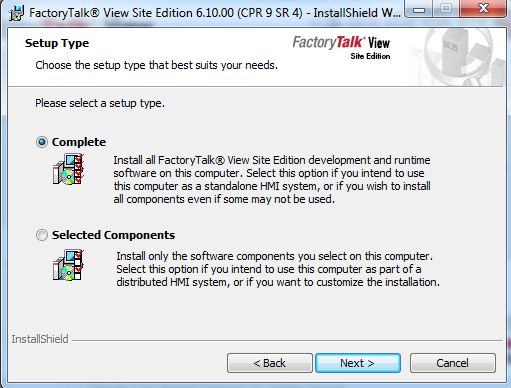

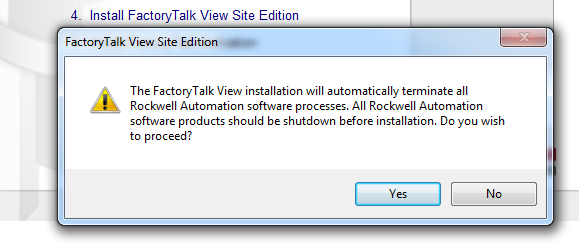

Install Factorytalk View Site Edition

YES

Nhập số Serial của phần mềm (Đựng trong phong bì màu đỏ khi mua phần mềm)

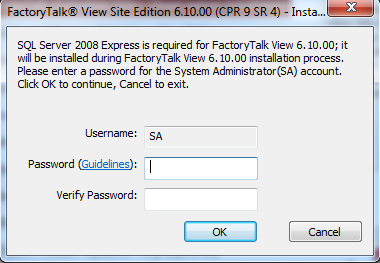

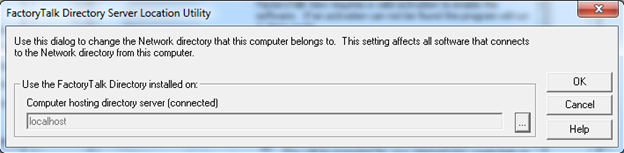

Tạo Password mới cho cơ sở dữ liệu MS SQL (Password phải nhiều hơn 8 ký tự, cả chữ hoa, chữ thường, số…. VD như “Rockwell123″)

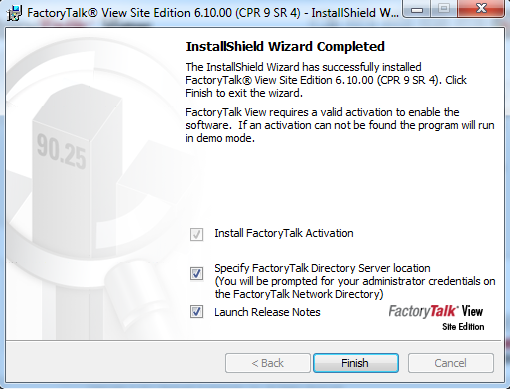

Finish

OK

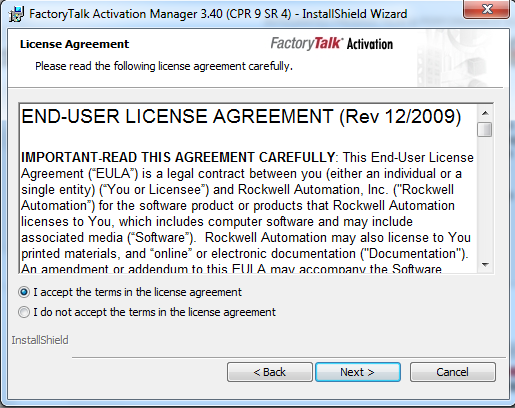

Chương trình tự động chuyển sang cài Factorytalk Activation Manager để quản lý License

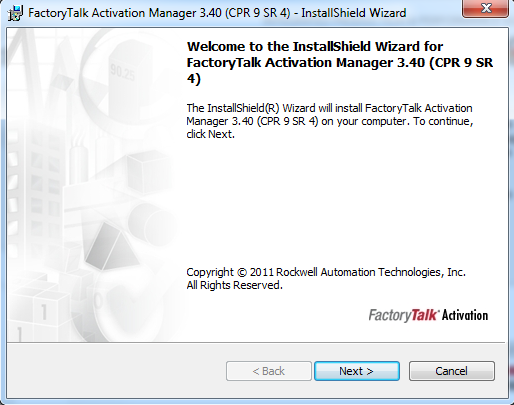

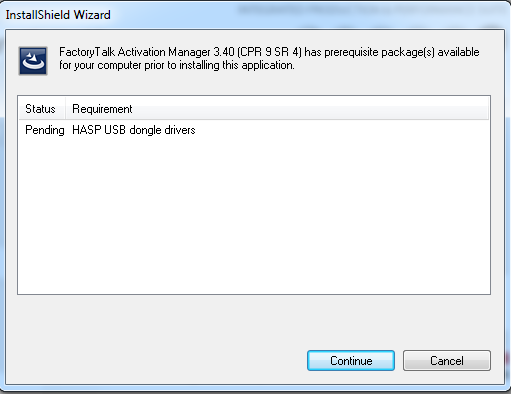

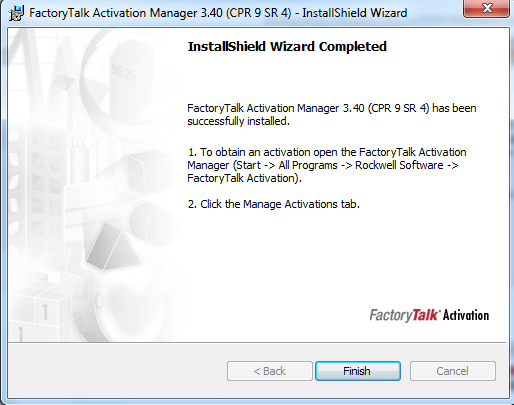

Cài đặt Factorytalk Activation Manager

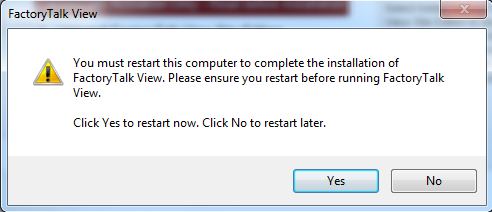

Khởi động lại máy.

**tran_hieu0983** · 11-16-2012

Sau khi khởi động lại máy, vào lại thư mục cài đặt ban đầu, chạy file Setup để cài đặt thêm Rslinx Enterprise như sau

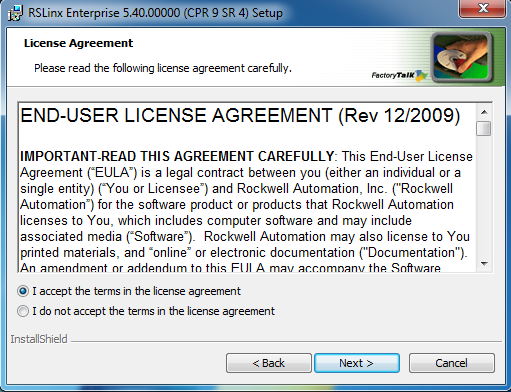

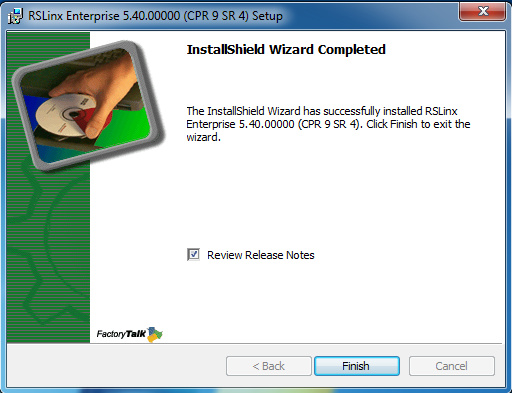

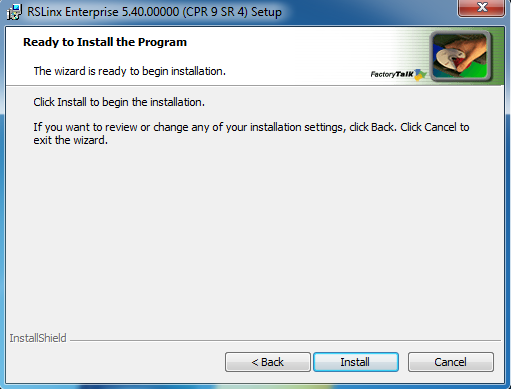

Cài đặt Rslinx enterprise

Chọn bước số 6

Install

Finish.

Tùy chọn cài thêm Rslinx Classic (bước số 7). Nếu trên máy chưa có thì cài thêm hoặc cài từ đĩa Rslinx Classic cũng được.

(Xem thêm bài Rslinx Classic: http://plcvietnam.com.vn/forum/showt...g-Rslogix-5000 #5)

Cài đặt theo hướng dẫn mặc định đến khi xong, Khởi động lại máy tính.

Tham khảo thêm:

Installation Guilde

http://literature.rockwellautomation...n003_-en-e.pdf

Giap Van Vy – 2012

**tran_hieu0983** · 11-16-2012

Đối với Panelview Plus 6 (PVP 6) mới, bạn cần cài đặt một số thông số ban đầu để có thể kết nối với máy tính (và làm quen với màn hình cài đặt). Vì bản thân PVP 6 là một máy tính chạy Windows CE 6 nên việc cài đặt cũng dễ dàng. Các thông số ban đầu cần cài đặt như:

Địa chỉ IP (quan trọng)
Password cho phép truy cập từ xa, truy cập thay đổi cấu hình…
VNC
FTP Server
Mail….
Bài này sẽ hướng dẫn bạn làm quen với cửa sổ cài đặt của PVP 6… (Trong các minh họa sử dụng PVP 6 1000)

Sau khi khởi động xong, trên PVP 6 sẽ hiện ra cửa sổ như sau:

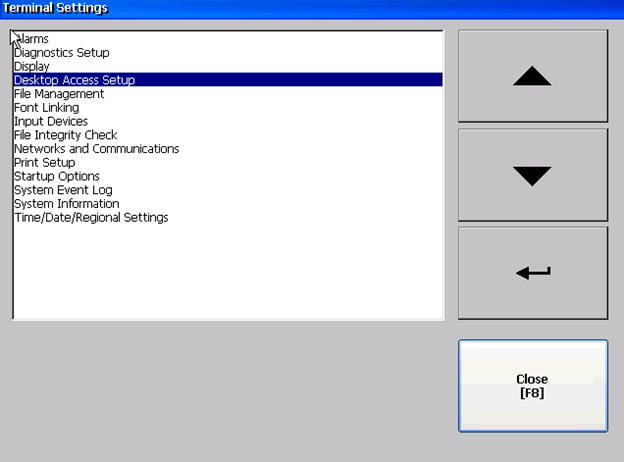

Chọn “Terminal Settings” để vào phần cấu hình

Đặt địa chỉ IP

Chọn “networks and communication” và click vào dấu mũi tên ENTER

Chọn “Network Connection” và ENTER

Chọn “Network Adaptors” và ENTER

Chọn “IP Address”

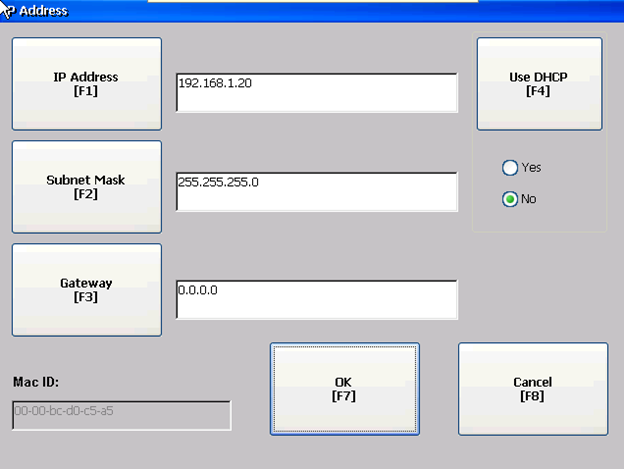

Tại đây, nhập địa chỉ IP, Subnet Mask. Gateway nếu không cấu hình thì để mặc định là 0.0.0.0

Sau đó OK và trở lại màn hình đầu tiên. Cắm lại dây mạng để cập nhật địa chỉ IP.

Ngoài ra, bạn có thể cấu hình thêm các chức năng khác từ cửa sổ này. Hãy khám phá.

Giap Van Vy -2012
