Cái này là quảng cáo hay đưa lên để cho mọi người học hỏi. Nếu để học thì cho xin thông tin đi
gcdpham,
Siemens Solution
PLC, HMI, SCADA, Upgrade S5toS7, SimaticNet, OPC,...
Control Engineer.
Email:
Hidden Content
-
-
Thành viên cấp 1
Braumat -Giải pháp tự động hóa trong nhà máy bia của Siemens
![Trích dẫn](images/styles/lifeSpace/misc/quote_icon.png)
Gửi bởi
gcdgcd
Cái này là quảng cáo hay đưa lên để cho mọi người học hỏi. Nếu để học thì cho xin thông tin đi
Braumat Classic là phần mềm được xây dựng bởi hãng Siemens và được tích hợp những tính năng điều khiển áp dụng cho các ứng dụng điều khiển theo mẻ, đối tượng là các nhà máy Bia. Braumat được xây dựng trên nền tảng của chuẩn ISA S88-1 (IEC 61512-1).
Hệ thống Braumat Classic V5.3 có phần cứng và mạng dựa trên Simatic S7-400, các trạm thu thập dữ liệu và điều khiển phân tán ET và hệ thống mạng Profibus DP, Industrial Ethernet (IE).
Hệ thống phần mềm được xây dựng trên môi trường làm việc trên nền Windows theo cấu trúc mạng Client – Server. Phần mềm được cấu trúc thành nhiều phần khác nhau, ở đây chỉ xin giới thiệu phần vận hành điều khiển.

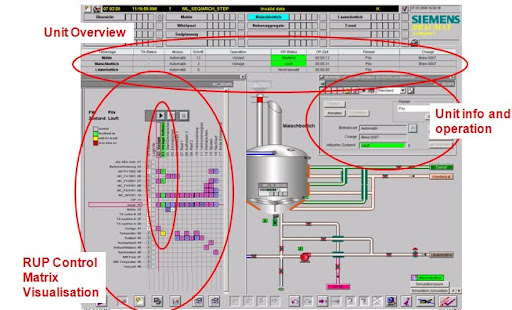

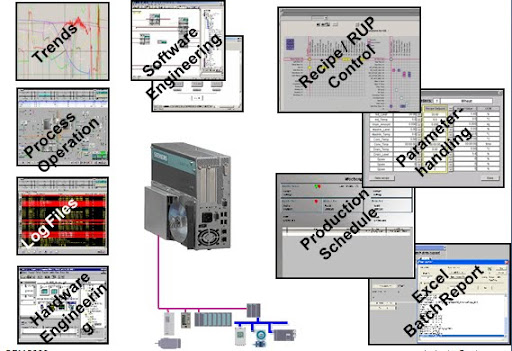

Giao diện chương trình Braumat Classic V5.3:
![](http://a2s.com.vn/vn/userfiles/02.Braumat-giai-phap-tu-dong-hoa-trong-nha-may-bia-cua-Siemens-hinh01.jpg)
PCU server
PCU server là chương trình giao diện kết nối giữa hệ thống phần mềm và hệ thống điều khiển PCU (Process Control Unit) và với các trạm điều khiển khác trong mạng IOS (Interface Operating Station).
Hình vẽ: Giao diện PCU server
![](http://a2s.com.vn/vn/userfiles/02.Braumat-giai-phap-tu-dong-hoa-trong-nha-may-bia-cua-Siemens-hinh02.jpg)
PCU server quản lý các kết nối và trạng thái của từng kết nối với hệ thống phần mềm.
Trong cấu trúc mạng của Braumat chỉ tồn tại nhiều nhất là 2 server hoạt động dự phòng cho nhau, điều đó có nghĩa là tại một thời điểm nhất định sẽ chỉ có một IOS được kích hoạt thành máy chủ (server) và máy còn lại ở chế độ dự phòng (Stand by) để hệ thống phần mềm hoạt động ổn định thì tại một thời điểm phải có 1 IOS được kích hoạt thành máy chủ, điều này thể hiện trên PCU server thông qua biểu tượng bị mờ và sáng. Nếu cả hai IOS đều có biểu tượng này bị mờ hoặc sáng thì trong mạng đang sảy ra sự cố và dẫn đến các chương trình sản xuất có thể sẽ không hoạt động được như mong muốn.
Bình thường khi khởi động máy tính, chương trình sẽ tự khởi động và cả hai máy đều ở trạng thái Stand by. Chế độ này sẽ tồn tại trong thời gian ngắn. Sau thời gian đó máy tính IOS01 sẽ tự động được kích hoạt thành máy chủ.
Nếu xảy ra sự cố cả hai máy đều kích hoạt thành máy chủ và có hình như dưới đây, người vận hành nhấn để hiện lên cửa sổ Recipe Control:
![](http://a2s.com.vn/vn/userfiles/02.Braumat-giai-phap-tu-dong-hoa-trong-nha-may-bia-cua-Siemens-hinh03.jpg)
Việc kết nối mạng giữa IOS và IOS được thực hiện dựa trên phần cứng là card mạng cục bộ (LAN card) và IOS và PCU được thực hiện thông qua Simatic net CP1613 (SoftNet) kết nối này thể hiện trên PCU server.
Main menu
Main menu là giao diện chính của chương trình tới tất cả các đối tượng trong chương trình, ở đây chỉ xin giới thiệu phần dành cho người vận hành (Operator).
Dành cho Operator có 3 thẻ như sau:
Thẻ Process monitoring:
![](http://a2s.com.vn/vn/userfiles/02.Braumat-giai-phap-tu-dong-hoa-trong-nha-may-bia-cua-Siemens-hinh04.jpg)
Thẻ này chứa các ứng dụng dành cho người vận hành điều khiển và giám sát hệ thống.
Process images: Quản lý tất cả các màn hình về quá trình công nghệ của dây chuyền sản xuất trong hệ thống. Người vận hành click đúp vào biểu tượng này để giám sát dây chuyền, thiết bị đo báo (PI) cũng như thiết bị thừa hành (Actuator).
Sequence control: Ứng dụng quản lý tất cả các chương trình hoạt động của hệ thống (các chương trình chạy theo mẻ).
Batch scheduler: Ứng dụng thiết lập và quản lý lịch sản xuất.
Control recipe: Ứng dụng trợ giúp người vận hành giám sát sự hoạt động của các chương trình bằng giao diện đồ hoạ.
Thẻ process supervising:
![](http://a2s.com.vn/vn/userfiles/02.Braumat-giai-phap-tu-dong-hoa-trong-nha-may-bia-cua-Siemens-hinh05.jpg)
Thẻ này chứa ứng dụng quản lý các chương trình điều khiển (Recipe).
Recipe: Là ứng dụng giúp người vận hành xây dựng, sửa đổi, xoá bỏ các chương trình điều khiển (các chương trình nói ở đây là các chương trình xử lý theo mẻ).
Thẻ Process Archive:
![](http://a2s.com.vn/vn/userfiles/02.Braumat-giai-phap-tu-dong-hoa-trong-nha-may-bia-cua-Siemens-hinh06.jpg)
Là thẻ chứa các ứng dụng quản lý và sao lưu dữ liệu trong quá trình sản xuất. Các dữ liệu sẽ được sao lưu tự động, để xoá các dữ liệu này người vận hành phải được cấp phát quyền truy nhập.
Trending: Ứng dụng quản lý đồ thị của các điểm đo trong hệ thống.
Step protocol: Ứng dụng quản lý lưu lại việc thực hiện các chương trình theo từng mẻ và lô sản xuất theo từng bước hoạt động.
Messages: Ứng dụng quản lý sao lưu các thông báo, các lỗi cũng như các cảnh báo sảy ra trong hệ thống trong quá trình sản xuất.
Change Protocol: Ứng dụng quản lý sao lưu tất cả các thay đổi các giá trị đặt trong chương trình bằng một giá trị mới tại mỗi bước của chương trình.
Maintenance: Ứng dụng quản lý trợ giúp cho người bảo dưỡng hệ thống biết được thời gian hoạt động của từng đối tượng trong hệ thống cũng như cài đặt thời điểm bảo dưỡng của từng đối tượng trong hệ thống theo thời gian hoạt động.
Toàn bộ quá trình của dây chuyền hệ thống được điều khiển tự động trên máy tính, tại phòng điều khiển trung tâm hệ nấu. Người vận hành sẽ vận hành, giám sát khu vực này một cách trực quan trên phần mềm giao diện trên máy tính mà không phải thao tác ở hiện trường. Các chế độ báo lỗi, báo sự cố của các động cơ, các sự cố của các gàu tải được báo về máy tính, chế độ hoạt động của các động cơ được ràng buộc bởi các tín hiệu đo, báo tại hiện trường. Trạng thái, số liệu, các giá trị và các thông số đều được hiển thị và lưu trữ, thống kê trên máy tính, chuyển dữ liệu và thông tin cho quy trình sau đó - quy trình nấu bia tại khu vực nhà nấu, quy trình lên men, giữ men, vệ sinh CIP theo đúng yêu cầu công nghệ, đảm bảo quá trình sản xuất là liên tục.
Ngoài ra còn có trạm lập trình ES (Engineering Station) là Field PG của Siemens để bộ phận chuyên môn thực hiện các thao tác cài đặt, lập trình, chỉnh sửa theo yêu cầu của công nghệ sản xuất...
Braumat Classic có các version 4x, 5x. Hiện nay phiên bản mới nhất là Braumat Classic Sistar V5.3 SP3. Hồi Braumat Sistar V4.x thì mình chưa có cơ hội Engineering hệ thống nào. Hiện ở Việt Nam mình biết có bia Hà Nội, Bia Phú Yên sử dụng hệ thống này. Hệ thống dùng bình thường nhưng các tiện ích thì chưa bằng các phiên bản mới sau này.
Braumat Classic V5.3 SP1 bắt đầu ra từ ngày 24 tháng 11 năm 2005. Đây là phiên bản lần đầu tiên chúng tôi được trực tiếp làm phần Enginerring một Project tại Vietnam. Một số đặc điểm của Braumat Classic 5.3 SP1:
- Sử dụng được trên hệ điều hành Win2000 Professional SP4
- Sử dụng được trên hệ điều hành Win2000 Server SP4
- Sử dụng được trên hệ điều hành WinXP Professional SP2
- Sử dụng được trên hệ điều hành WinServer 2003
- CPUs Simatic S7-400: CPU414-3; CPU416-2; CPU416-3; CPU417-4.
- WinCC V6.0 SP3
- Simatic Step7 V5.3
- Simatic NET SoftNet and SoftCP on LAN
- Export/Import Excel anh template for parametter and text.
- Usability in recipe editor with Delete/restore, process parameter display ang handing; value input Max/Min, ..packing oF batch number.
- Multiclient
- Complete shutdown of Braumat after startup with insufficient license.
- Expanded simulation PCU_Server
- The Tracesr/tracevwr.exe diagnostic tools.
- Tag logging
Braumat Classic V5.3 SP2 chính thức từ tháng 01 năm 2008
Những đặc điểm của Braumat Classic V5.3 SP2 như sau:
- Sử dụng được trên hệ điều hành Win2000 Professional SP4
- Sử dụng được trên hệ điều hành Win2000 Server SP4
- Sử dụng được trên hệ điều hành WinXP Professional SP2(giống braumat Classic V5.3 SP1)
- Sử dụng được trên hệ điều hành WinServer 2003 (R2) SP2 - khác V5.3 SP1
Ngoài những điểm như V5.3 SP1 còn có thêm các phiên bản như wincc V6.2 SP2, Simatic Step V5.4 còn có:
- Multi area capability of application/AREA dialog
- Analog-Faceplate V2
- Alarm faceplate new : msgview.ocx, can be selected via SQL filter string in the field "Filter Expression"
- Client-specific folder on the server IOS
- Display and filter function in the application "Parameterization"
- Multi cilent untility
- Free protocols
- Add on interface "Spanish"
- PCU Server: New view "Port list"
- S7-SCL blocks with "DebugInfo"
- HistConv.exe with User
- Global Logging
Và tính cho đến nay phiên bản Braumat Classic V5.3 SP3 có từ tháng 10 năm 2009!
1.Hệ thống xay nghiền:
![](http://a2s.com.vn/vn/userfiles/02.Braumat-giai-phap-tu-dong-hoa-trong-nha-may-bia-cua-Siemens-he-thong-xay-nghien-hinh07.jpg)
2.Hệ thống CIP:
![](http://a2s.com.vn/vn/userfiles/02.Braumat-giai-phap-tu-dong-hoa-trong-nha-may-bia-cua-Siemens-he-thong-CIP-hinh08.jpg)
3.Giao diện nồi malt:
![](http://a2s.com.vn/vn/userfiles/02.Braumat-giai-phap-tu-dong-hoa-trong-nha-may-bia-cua-Siemens-noi-Malt-mashtun-hinh09.jpg)
nguồn : http://a2s.com.vn/vn/news/278-brauma...ia-cua-siemens
-
-
Thành viên cấp 1
Dear bạn,
Ở trên bài viết của bạn có đề cập đến tiêu chuẩn ISA S88-1. bạn có thể giải thích một số điểm nổi bật trong tiêu chuẩn này được không? và tại sao phần mềm này lại phải dựa theo tiêu chuẩn này?
-
